Instrumentação

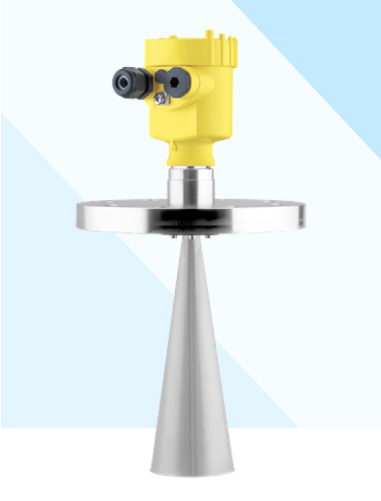

VEGAPLUS

Transmissor de Nível Radar Onda Livre

O sensor de nível da série VEGAPLUS são utilizados para medição sem contato com o fluido. Eles medem líquidos de todos os tipos, mesmo sob alta pressão e extrema temperaturas. Eles podem ser usados tanto em solventes como líquidos agressivos.

Princípio de medição

O aparelho de medição envia sinais curtos de radar para o produto, através do sistema de antena. A superfície do produto reflete as ondas de sinal, que são recebidas novamente pelo sistema de antena. O instrumento calcula o nível de enchimento a partir do tempo de retorno dos impulsos de radar e da altura do reservatório.

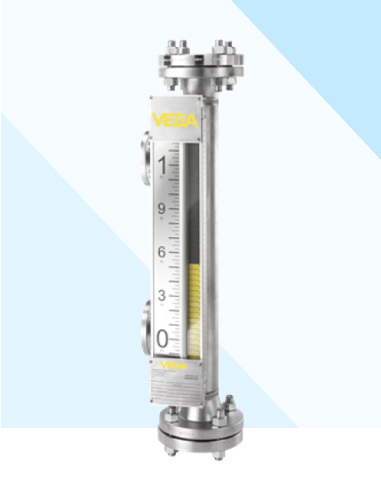

VEGAMAG

Indicador de Nível Magnético

O indicador de nível da série VEGAMAG são apropriados para a medição e visualização do nível contínuo de líquidos, sem necessidade de energia auxiliar. Também é possível detectar a camada separadora entre dois produtos. Devido ao grande número de materiais disponíveis para seleção, os instrumentos VEGAMAG podem ser usados também para líquidos agressivos.

Princípio de medição

O indicador de nível VEGAMAG é composto de um tubo vertical com conexões de processo laterais, que é montado no lado de fora de um reservatório como um vaso comunicante. O flutuador no tubo vertical possuiu um imã integrado. Ele transmite o nível do líquido para o indicador magnético do lado de fora, no tubo vertical, sem necessidade de contato.

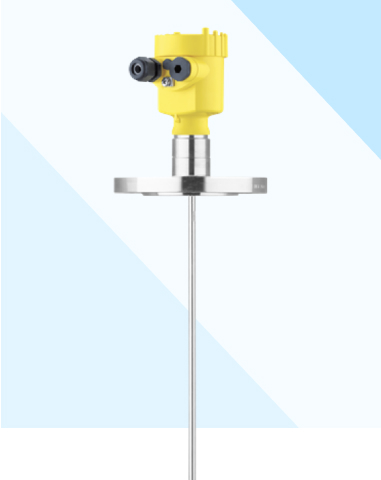

VEGAFLEX

Transmissor de Nível Radar Onda Guiada

O sensor de nível da série VEGAFLEX são apropriados para medição de nível contínuo de líquidos e materiais sólidos. Eles podem ser usados tanto em líquidos comuns como em líquidos agressivos e são apropriados para aplicações com exigências higiênicas particularmente altas.

Princípio de medição

O princípio de funcionamento consiste em impulsos de radar de alta frequência são acoplados a uma haste e guiados as longo dessa sonda. O impulso é refletido pela superfície do produto. Baseado no tempo decorrido dos impulsos do radar e na altura indicada para o reservatório, o instrumento calcula o nível de enchimento.
Modelos que atendem altas temperatura e altas pressões.

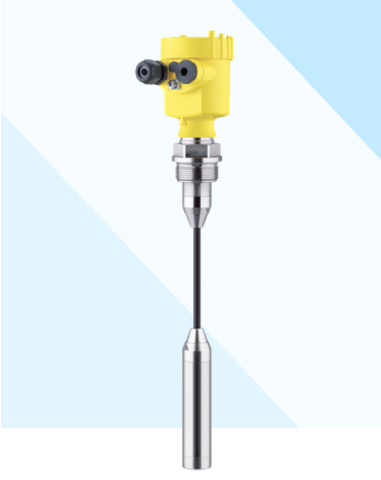

VEGAWELL

Transmissor de Nível Hidrostático

Os transmissores de pressão hidrostáticos VEGAWELL foram especialmente desenvolvidos para medir níveis de enchimento em uma ampla margem de líquidos com as mais diversas características. Além disso, eles possibilitam medir a tempertura do produto.

Princípio de medição

O nível de enchimento exerce influência em uma célula de medição de pressão que, por sua vez, converte a pressão hidrostática em sinal eletrônico. Como células de medição de pressão podem ser usadas células de medição metálicas e cerâmico capacitivas.

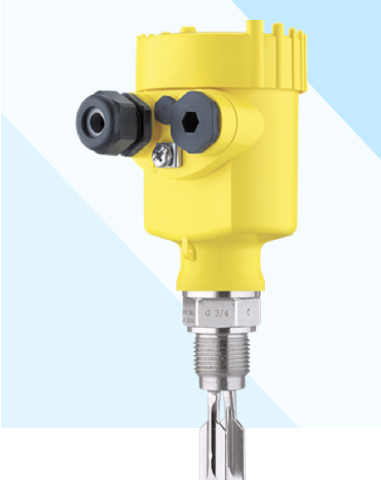

VEGASWING

Chave de Nível Vibratória

Os sensores de nível da série VEGASWING destinam-se à proteção com imersão ou sem imersão em líquidos. Eles são apropriados também para aplicações relevantes para segurança até SIL2. Materiais especiais e modelos revestidos permitem além disso o uso em meios agressivos.

Princípio de medição

A haste oscilante do VEGASWING é levada a vibrar por meio de acionamento Piezo. Quando o material e enchimento entra em contato com o garfo oscilante, a amplitude é atenuada e a eletrônica emite um sinal de comutação.

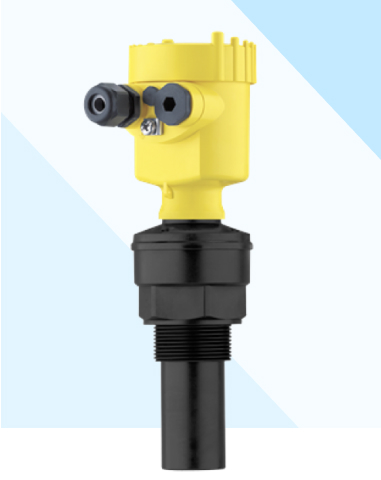

VEGASON

Transmissor de Nível Ultra Sônico

O sensor de nível da série VEGASON destinam-se à medição do nível contínuo sem contato com líquidos e produtos sólidos em aplicações simples sob condições de medição estáveis.

Princípio de medição

O VEGASON emite curtos impulsos de ultrassom para o produto a ser medido. Esses impulsos são refletidos pela superfìcie do produto e recebidos de volta ao sensor . Com base no tempo de trânsito da onda sonora e na altura indicada para o reservatório, o instrumento cálcula o nível de enchimento.

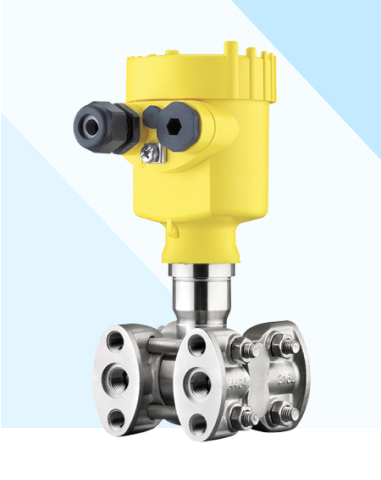

VEGADFI

Transmissor de Pressão Diferencial

O transmissor de pressão diferencial VEGADIF foi especialmente desenvolvido para medição de nível de enchimento de líquidos e gases em reservatórios com sobreposição de pressão. Além disso, elé é apropriado para o monitoramento de pressão, tanto em filtros como em bombas, e também para medição de fluxo de gases, vapores e líquidos, junto com o transdutor de pressão diferencial. Através da inatalação do diafragma isolador CSB ou CSS, o VEGADIF pode ser aplicado também em medição de camada separadora e de densidade.

Princípio de medição

As diferentes pressões atuam, a partir de dois lados, na celula de medição de pressão diferencial cheia de óleo. Essa converte a pressão diferencial em sinal eletrônico. Como célula de medição de pressão pode ser usada uma célula de medição Piezo.

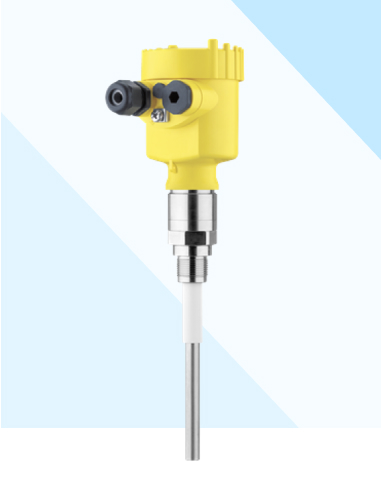

VEGACAP

Transmissor de Nível Radar Onda Guiada

O sensor de nível da série VEGACAP são utilizados em produtos líquidos e sólidos homogêneos e em tubulações.
Eles servem para a proteção contra enchimento excessivo e funcionamento a seco. Além disso, eles podem ser empregados para detectar espuma e produtos diferentes, como, por exemplo, detecção de água e óleo.

Princípio de medição

Na medição capacitiva do nível de enchimento, o sensor e o reservatório assumem o papel dos dois eletrodos de um capacitor. Uma alteração da capacitância devido a uma mudança do nível de enchimento é convertida em um sinal de comutação. O princípio de medição capacitivo não exige montagem e instalação especiais.

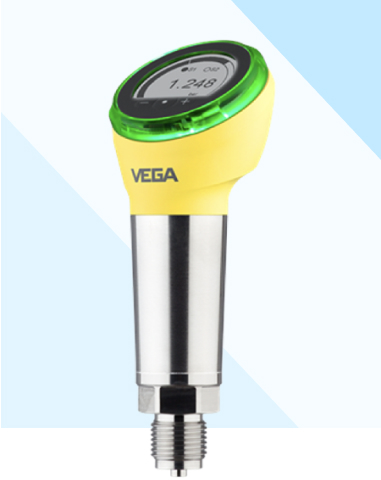

VEGABAR

 Transmissor de Pressão

Com os transmissores de pressão de processo da série VEGABAR, podem ser detectadas pressões e níveis de enchimento de gases de vapores. Eles destinam-se também ao uso em líquidos quimicos agressivos bem como em áreas com perigo de explosão ou sanitarias. Os instrumentos são perfeitamente adequados para medição de pressão relativa e absoluta.

Princípio de medição

A pressão do meio a ser medido atua sobre a célula de medição de pressão que, por sua vez, a converte em sinal eletrônico. Como célula de medição de pressão podem ser utilizados capacitivo em cerâmica ou Piezo.

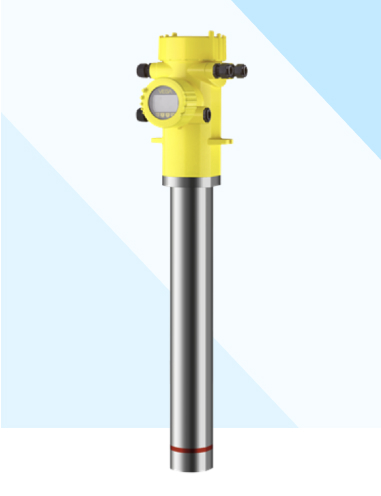

RADIOMETRIA

Os sensores radiométricos da série PROTRAC perimitem medir com precisão líquidos e materiais sólidos sob condições de processos extremas como por exemplo temperatura e pressões altas ou meios agressivos. Com eles pode-se determinar, com confiança e sem contato, o nível de enchimento, o nível limite, a camada separadora, a densidade ou fluxo de massa, sem ser necessário interferir no processo.

Princípio de medição

Um isótopo radioativo mínimo envia o feixe gama de raios. O sensor, instalado no lado oposto ao do reservatório, recebe esta radiação. Visto que as gamas de raio são atenuadas ao passarem pelo material, o sensor pode calcular o nível de enchimento, o nível limite, a densidade ou fluxo de corrente, usando para tal a intensidade da radiação recebida. .
